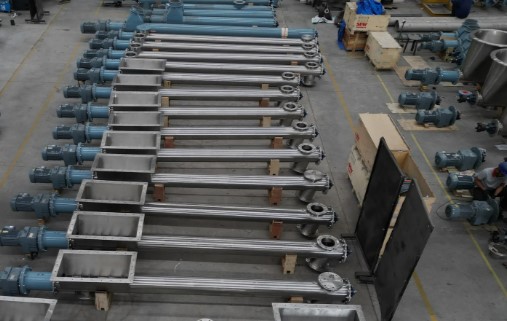

اسکرو کانوایر: SCREW CONVEYOR
اسکرو کانوایر یکی از سیستم های کاربردی انتقا ل مواد بوده، بنابه ویژگی منحصربفردش امروزه در بسیاری از صنایع ازجمله صنایع سیمان، صنایع فولاد، معادن، کشاورزی، موادغذایی و... استفاده می شود. این سیستم انتقال مواد فضای کمتری اشغال می کند برای مسافت های کوتاه مناسب بوده و برای مسیر های طولانی توصیه نمی شود. انواع مواد فله و پودری را جابجا می کند.
این سیستم معمولاً دارای چندین خروجی و ورودی است، به همین خاطرکاربا این دستگاه بسیار راحت و آسان خواهد بود. قسمت اصلی این سیستم یک شافت است که یک قطعه به شکل مارپیچ و یا ماردون بر روی آن نصب گردیده است وبا مکانیزمی ساده، با چرخش مواد را به سمت جلو و یا عقب انتقال میدهد. باید توجه داشت این مکانیزم گرچه در ظاهر ساده است اما طراحی دقیقی را جهت استفاده از حداکثر راندمان و همچنین عدم آسیب به مواد در پروسه حمل نیاز دارد. البته ماردون ها می توانند بدون شفت طراحی شوند که به آن ها شافت لس shaft less گفته میشود.
شرکت بازار گران صناعت فردا ( فایماکو) با برخوداری از کارشناسان مجرب و متخصص، دانش فنی طراحی و ساخت، توانایی طراحی و ساخت انواع سیستم های اسکروکانوایر، با استانداردهای مربوطه همراه با عملکرد عالی و قیمت رقابتی بنابه سفارش صنایع مختلف و مشتریان خود را دارد .
اجزای اسکروکانوایر:

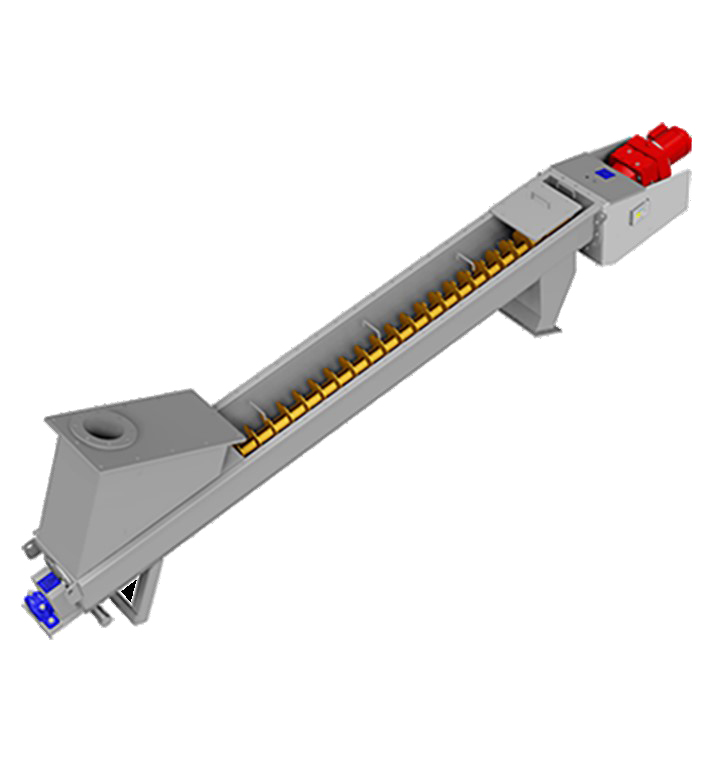

اسکروکانوایرازقطعات و اجزای بسیار متنوعی ساخته شده است. برخی از مهمترین اجزای این دستگاه شامل شفت، بدنه مقاوم، موتور، یاتاقان ها، شاسی، داکت ورودی و خروجی، ماردون و … است که مسلماً اجزای به کار گرفته شده در انواع مختلف این دستگاه با یکدیگرمتفاوت خواهد بود.اجزای اصلی مطابق شکل زیر می باشد .
• شفت
شفت (shaft) به شکل میله ای طراحی شده که وظیفه به حرکت درآوردن تیغه های اسکرو یا ماردون نصب شده روی خود را دارد. طول استاندارد شفت اسکرو کانوایر حداکثر 3 متر بوده و در صورت نیاز به طول بیشتر، باید شفت ها به کمک کوپلینگ به هم متصل شوند. بعضی اسکرو کانوایرها بدون شفت تولید می شوند که به آنها شفت لس یا بدون شفت می گویند.
• تیغه ها یا پره های اسکرو

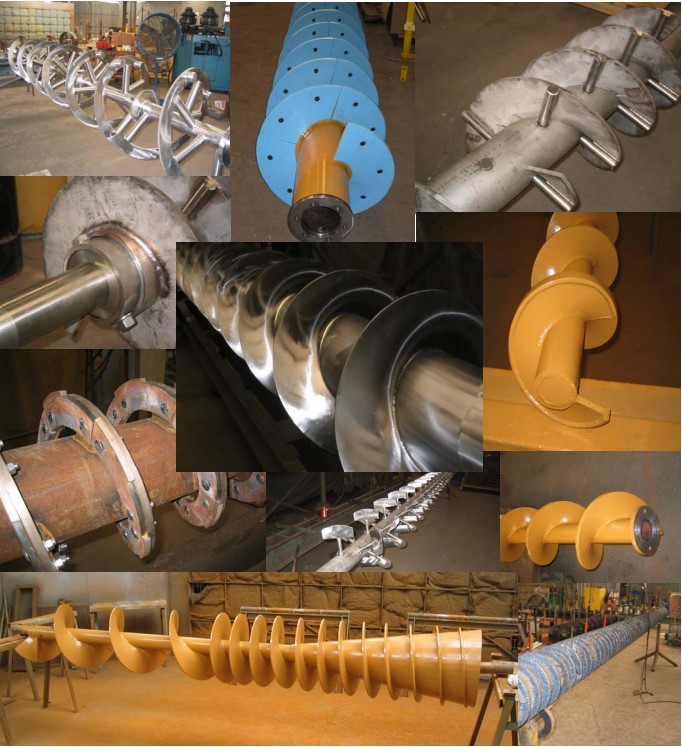

تیغه ها یا پره های اسکروکانوایر که به اصطلاح اسکرو یا ماردون نیز خوانده می شوند، در جنس های مختلف از جمله گالوانیزه، استیل و فولاد با اندازه و شکل های گوناگون تولید می شوند. تیغه ها به شکل های ساده، پدالی، ریبون و برش خورده وجود داشته و هر کدام کاربرد خاصی دارند. پره های اسکرو یا روی شفت نصب شده اند یا بدون شفت از یک طرف متصل و از طرف دیگر آزاد هستند.
• بدنه
شاسی یا بدنه نوار نقاله حلزونی، محفظه استوانه ای با سطح مقطع دایره ای یا U شکل می باشد. جنس بدنه نوار نقاله مارپیچ معمولا فولاد یا استنلس استیل بوده که ماردون و شافت درون آن قرار دارد.
• بلبرینگ و یاتاقان ها
معمولا در اسکرو کانوایرها، یاتاقان غلتکی دارای محفظه پلاستیکی و در مدل های کوچک و سبک تر، یاتاقان های خود تنظیم کاربرد دارد.
• سیستم تنظیم و کنترل کننده
این سیستم وظیفه تنظیم سرعت چرخش تیغه ها یا پره های نوار نقاله حلزونی را دارد.
• داکت ورودی و خروجی
مواد از داکت ورودی وارد اسکرو کانوایر شده و از داکت خروجی یا تخلیه، خارج می شوند.
• موتور و گیربکس
در اسکرو کانوایرازالکتروموتوروگیربکس برای به حرکت درآوردن قطعات و تامین نیروی مورد نیاز دستگاه استفاده می شود.
انواع اسکرو کانوارها :

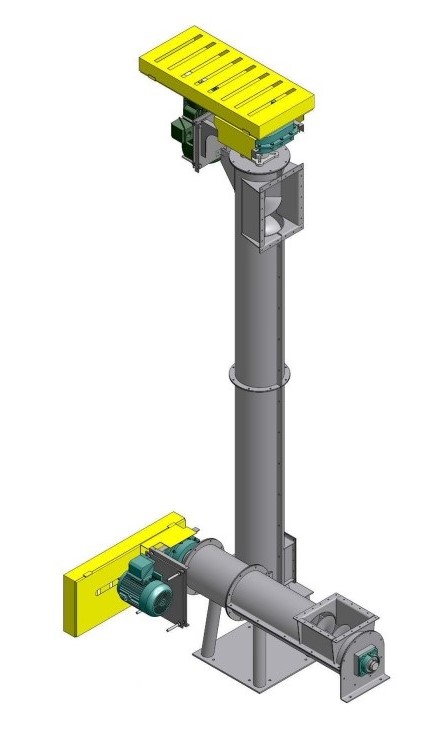

• اسکرو کانوایر عمودی
ازاین دستگاه برای جابجایی مواد فله ای در موقعیت عمودی استفاده می شود ،فضای کمی اشغال می کند. برهمین اساس هیچ محدودیتی دراستفاده از این دستگاه درکارخانه هاوصنایع مختلف وجود نداردمواد خشک و یا نیمه خشک را به کمک اسکرو کانوایرعمودی می توان جابجا کرد.
• اسکرو کانوایر افقی
این دستگاه درابعاد و اندازه مختلف طراحی و تولید می شود.می تواند چندین ورودی و خروجی در طراحی این مدل به کار برده شود. بنابراین کارایی این دستگاه بسیار بیشتراز سایر مدل های آن است. کاربرد ویژه این دستگاه بیشتر مربوط به انتقال مواد فله خشک است.
• اسکرو کانوایر بدون شفت
معمولاً برای حمل و جابجایی مواد مرطوب و چسبنده استفاده می شود. هرچقدر که فاصله بین مارپیچ و بدنه کمتر باشد، کارایی این مدل افزایش پیدا خواهد کرد.
• اسکرو کانوایر شیب دار
این سیستم توانایی انتقال مواد را تا زاویه 45 درجه دارد.
نکته : اسکروکانوارهای که قابلیت انتقال مواد در شیب های بیش از 45 درجه را داشته باشند جزء اسکروکانوایر عمودی محسوب می شوند.
• اسکرو کانوایر منعطف
نوعی ازاسکرو کانوایرها است که می تواند مواد فله ای و پودری را در شیب های مختلف (از صفر تا 90 درجه) منتقل کرده و خروجی یکنواخت تولید کند. طول این نوع از اسکرو کانوایرها از 1 تا 20 متر متغیر بوده و قابلیت ساخت آنها با قطر کوچک وجود دارد
• اسکرو کانوایر لوله ای
بنابه شکل ظاهریی سطح مقطع بدنه اصلی اسکرو کانوایر نام گذاری شده است . بازده این نوع اسکرو کانوایرها با افزایش شیب نسبت به افق کاهش می یابد (به ویژه در شیب های بیش از 45 درجه ).
• اسکرو کانوایر U شکل
بنابه شکل ظاهریی سطح مقطع بدنه اصلی اسکرو کانوایر نام گذاری شده است، بدنه اسکرو کانوایر یو شکل از ورق ساخته شده و امکان نصب با زاویه صفر تا 45 درجه را دارد.
• اسکرو کانوایر پرتابل
نوار نقاله حلزونی پرتابل یا قابل حمل، امکان جابجایی داشته و می تواند در مکان های دارای محدودیت فضا به جای چندین اسکرو کانوایر عمل کرده و در جایگاه های مختلف قراربگیرد.
• اسکرو کانوایر با پرهای معمولی یا پره های استاندارد
اسکرو کانوایرها اکثرا، دارای پره های معمولی بدون شیار و شکاف و کاملا ساده می باشند و جهت انتقال مواد بدون مخلوط یا ترکیب کردن به کاربرده می شوند.
• اسکرو کانوایر با پره برش خورده
برای انتقال مواد با دانسیته کم، ریز دانه وعلاوه بر انتقال مواد به مخلوط کردن وهم زدن مواد کمک می کند.
• اسکرو کانوایر با پره ریبون
برای انتقال مواد چسبنده، صمغی یا چسبناک استفاده می شود یا موادی که تمایل دارند درحین انتقال به اجزای اسکروکانوایر به چسبند . درضمن به مخلوط کردن مواد نیز کمک می کند. .

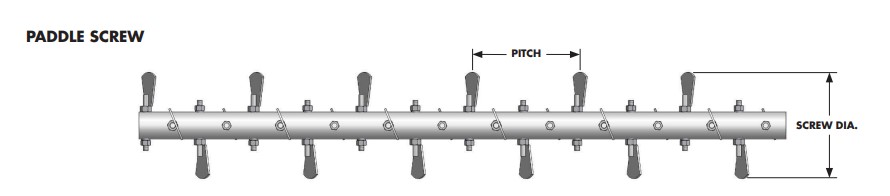

• اسکرو کانوایر با پره پدالی
اسکرو کانوایربا پره پدالی همزمان با انتقال مواد،عمل مخلوط کردن را نیز انجام می دهد.
نکات طراحی و تکنیکی :
طراحی اسکروکانوایردر حین سادگی پیچیدگی های خاص خود را دارد. پارامترهای زیادی در طراحی این سیستم تاثیر گذارهستند بعضی از آنها عبارتند از:
1- نوع وشکل مواد حمل شونده
2- مسافت و ارتفاع انتقال مواد
3- سرعت انتقال
4- و.....
مکانیزم انتقال مواد در اسکرو کانوایر :
حرکت اسکرو با شفت یا بدون شفت در دستگاه اسکروکانوایرسبب لغزش ذرات مواد روی یکدیگر خواهد شد و این خود حرکت رو به جلو را راحت تر می کند باعث انتقال مواد میگردد . بخش چرخان نوار نقاله گاهی اوقات به سادگی یک مارپیچ نامیده می شود. باید توجه داشت این مکانیزم گرچه در ظاهر ساده میباشد اما طراحی دقیقی را جهت استفاده از حداکثر راندمان و همچنین عدم آسیب به مواد در پروسه حمل نیاز دارد.
مزایا و معایب اسکرو کانوایر :
کاربرد سیستم اسکرو کانوایر:
1- تخلیه و بارگیری سیلوها
2- جابجایی مواد معدنی ، کشاورزی ، پزشکی ، شیمیایی ، و..
3- قابلیت نصب درزیرهاپربگ فیلتر
4- و...
